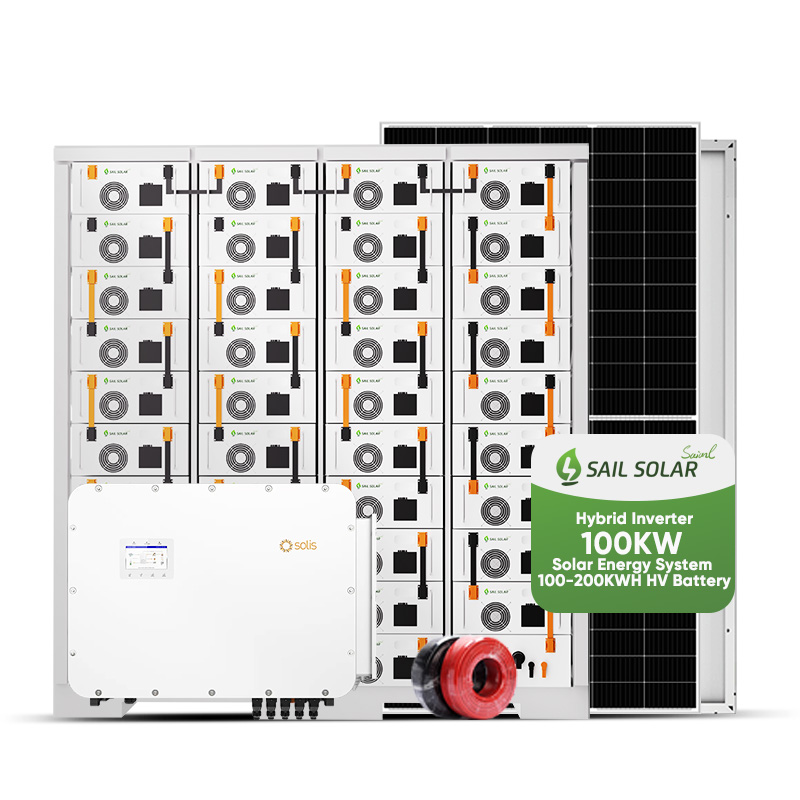

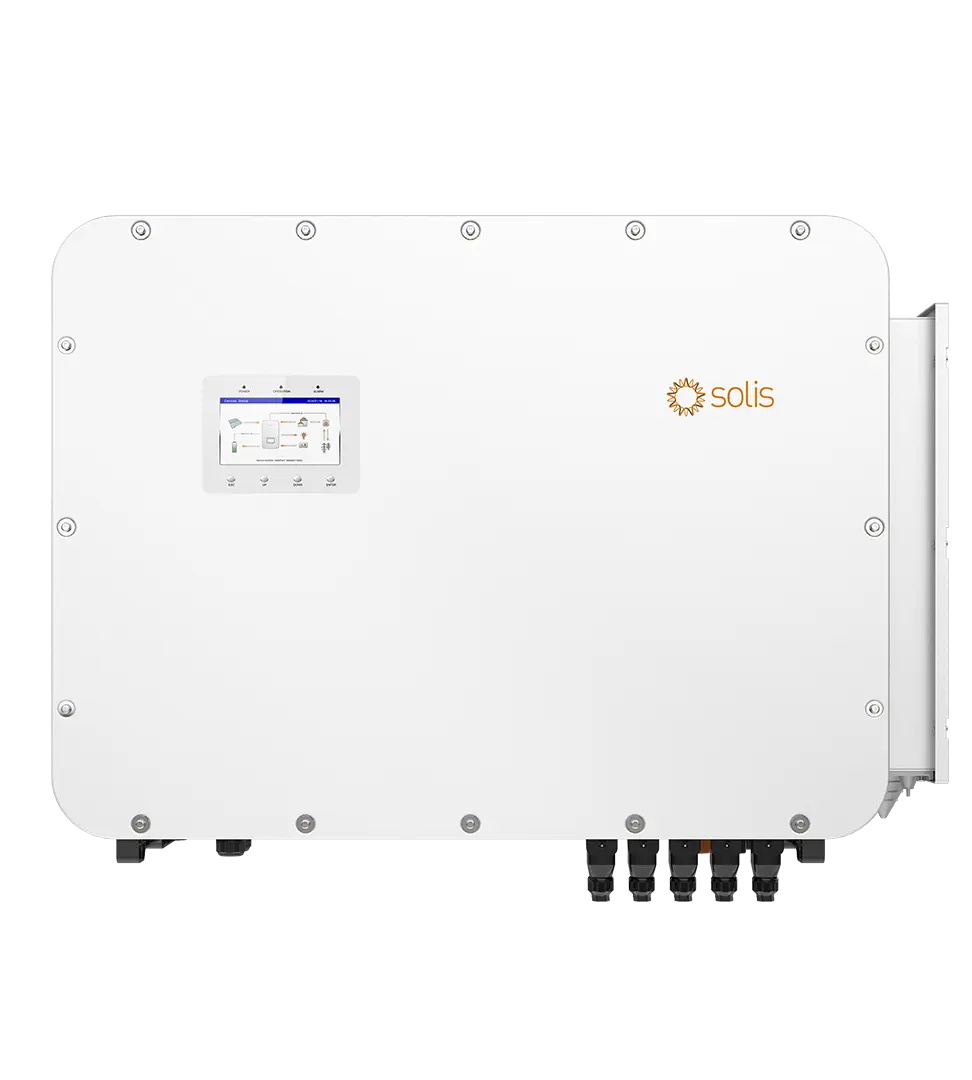

Sistema solar híbrido de 100 kW de alta eficiencia combinado con inversor Solis para una solución de almacenamiento de energía comercial.

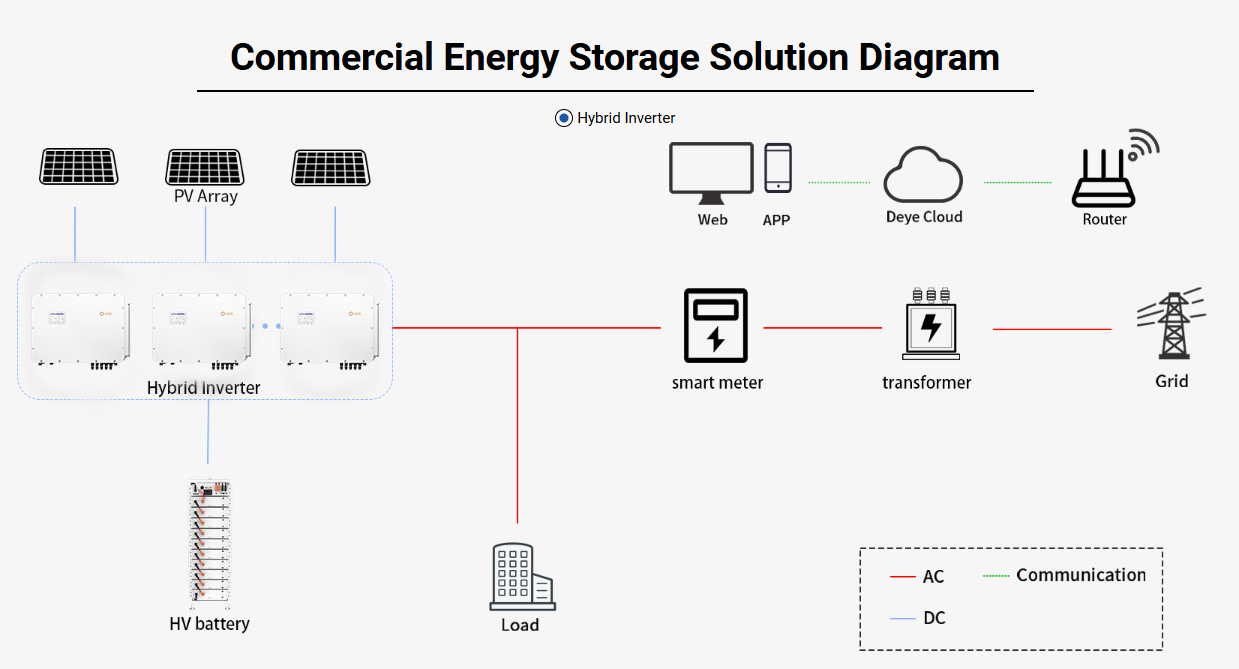

Entrada fotovoltaica (lado de CC):
Varias cadenas de paneles solares (normalmente módulos monocristalinos, por ejemplo, de 550 a 600 W cada una) se conectan en serie para formar conjuntos solares. Estos conjuntos se alimentan al inversor mediante entradas MPPT (seguimiento del punto de máxima potencia). Según el modelo del inversor, puede haber entre 8 y 10 entradas MPPT, cada una de las cuales admite dos cadenas.

Conexión de la batería (lado de CC):
Un banco de baterías de litio de alto voltaje (p. ej., 716 V, 280 Ah) se conecta a los terminales de entrada de la batería del inversor. Cuenta con protección de circuito adecuada (MCB/fusible de CC) y comunicación BMS (Sistema de Gestión de Baterías). El inversor regula la carga y la descarga automáticamente.

Salida de CA a carga:
La salida de CA trifásica del inversor se conecta al cuadro de distribución principal o al panel de carga. Suministra energía directamente a las cargas del edificio. Cuando la producción solar supera el consumo, el excedente de energía carga la batería o se exporta a la red eléctrica.

Conexión a la red (lado de CA):
El sistema se conecta a la red eléctrica mediante un medidor bidireccional. El inversor se sincroniza con la red y puede importar o exportar energía según la demanda y la configuración del sistema.

Salida de EPS/copia de seguridad (si está disponible):
Algunos inversores híbridos cuentan con una salida EPS (Fuente de Alimentación de Emergencia) dedicada. Esta se conecta a cargas críticas y permanece alimentada durante cortes de red, consumiendo energía de la batería y del sistema fotovoltaico.

Monitoreo y Comunicación:
El sistema incluye interfaces RS485, CAN y Wi-Fi/GPRS para conectarse a un medidor inteligente, BMS y plataformas de monitoreo basadas en la nube.
